产品参数

准确度等级：0.5S或1级

参比电压：3×220/380V

电流规格：1.5(6)A、5(60)A

电网频率：测量范围45Hz~65Hz

开关量输出：触点容量 AC 250V/3A；DC 30V/3A

功     耗：＜1W，2VA

通     讯：两线半双工的RS-485通信口

温度范围：正常工作温度：-25℃~+60℃，极限工作温度：-35℃～+70℃

相对湿度：≤95℃（无凝露）

电能脉冲输出：2 路电能（有功和无功）脉冲输出（无功脉冲为选配）

功能说明

需量测量功能：本仪表具有多类最大需量计算功能。包括正反向有功需量及发生时间，组合 无功和四象限无功最大需量及发生时间，正反相视在需量及发生时间，各相 电流最大需量及发生时间。

电能计量：可记录组合有/无功、正反向有功、四象限无功、基波有功总电能和谐波有功总电能。

跨月结算：仪表存储了上12月的历史数据（包括电能量数据和需量数据）；在停电状态下可补跨3个月结算数据。

参数测量功能：本电能表能测量总及A、B、C各相电压、电流、视在功率、有功功率、无功功率、视在功率、功率因数、电网频率及谐波等参数。

通讯功能：电能表具有两线半双功RS-485通信接口，同时支持MODBUS-RTU通讯协议和DL/T645-2007通信规约，可自适应匹配。

事件记录功能：电能表具有丰富的事件记录功能。可记录各相电压，各线电压，各相电流，零线电流，有功功率，无功功率和视在功率在周期时间的最大值、最小值，并且每个事件保存10次。

分时功能：仪表最大可设置6个费率、14时段、8个日时段表、14个年时区、100个公共假日，可设置周休日时段。

越限报警功能：用户可从电压、电流、功率、功率因数和频率等参数中最多同时选择6个数据作为检测对象，当测量值越过设定的限值时报警。

电量冻结：电表具有周期冻结功能，可保存上72次周期冻结功能；日冻结功能，可保存上8次的日冻结数据。

权限与安全管理：仪表具有编程权限管理功能，根据DL/T645规约要求，仪表有三级密码保护；广播校时每天只能使用一次。

显示功能：仪表采用大屏幕宽视角多行液晶显示，显示直观、内容丰富。

外形及尺寸

液晶屏常规显示内容

可显示当前正向有功尖、峰、平、谷电量

历史月电能：可查看上12个月历史数据

A显示区数据信息提示："U"表示电压、"T"表示电流、"P"表示有功功率、"q"表示无功功率、"S"表示视在功率、"A"表示相角。

B显示区数据信息提示："E"表示电量、"P"表示有功需量、"q"表示无功需量、"S"表示视在需量、"I"表示电流须需量、"F"表示频率。

抄表方式

显示抄表：通过电表上的按键，可在液晶屏上查询到电表每月的总电量、电压、电流、功率因数等数据

停电抄表：装有停电抄表电池为电能表提供运行所需能量，以维持表内相关数据

通信抄表：通过RS-485通讯口抄表、配合抄表系统，可抄读电表的各项电量数据。并支持DL/T645-2007通讯规约

包装内容

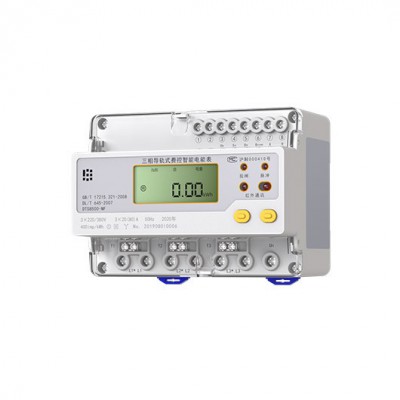

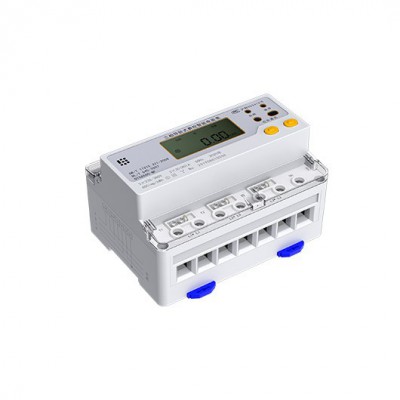

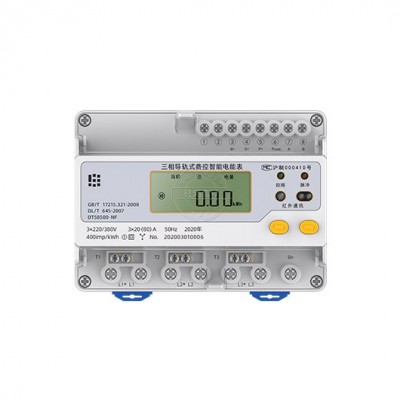

威胜DTSD342-5N  三相导轨式多功能电表

产品使用说明书（每箱一本）

产品保修单
